火山巖儲層測井裂縫參數估算與評價方法

摘 要

摘要：巖心觀測和分析表明松遼盆地徐深氣田火山巖儲層為裂縫-孔隙型儲層，為了合理評價裂縫在連通孔隙、改善儲層滲流能力的作用，以及對產能的影響，分析了裂縫的測井響應機理及特
摘要：巖心觀測和分析表明松遼盆地徐深氣田火山巖儲層為裂縫-孔隙型儲層，為了合理評價裂縫在連通孔隙、改善儲層滲流能力的作用，以及對產能的影響，分析了裂縫的測井響應機理及特征。根據常規測井資料和巖-電實驗結果，采用地層因素比值法與FMI成像測井有機結合的方法進行裂縫識別與評價；利用雙側向測井、巖心觀測資料、壓敏實驗分析資料估算裂縫開度、裂縫孔隙度及裂縫滲透率；利用FMI與核磁測井T2分布資料，綜合判斷裂縫的有效性。應用所編制的裂縫識別與裂縫參數估算程序，對研究區若干井進行了解釋，與巖心、試氣、FMI資料對比，其解釋結果合理，說明該方法適用性較好，對產能預測、合理開發方案的制訂具有指導意義。
關鍵詞：火山巖；測井；裂縫(巖石)；孔隙度；滲透率；評價；松遼盆地；徐深氣田
0 引言
    徐深氣田火山巖儲層為裂縫-孔隙型儲層[1]。目前，碳酸鹽裂縫性儲層測井評價技術較為成熟，歐陽健等已經建立了基于巖心觀測資料的裂縫測井評價模型[2]，而火成巖裂縫儲層的測井評價工作還處于探索階段。筆者在研究裂縫的測井響應機理及特征的基礎上，根據常規測井資料和巖-電實驗結果，采用地層因素比值法與FMI成像測井有機結合，進行裂縫識別與評價，利用雙側向測井、巖心觀測資料、壓敏實驗分析資料估算裂縫開度、裂縫孔隙度及裂縫滲透率，建立了一套適用于火山巖裂縫性儲層的測井解釋方法。
1 火山巖裂縫性儲層特征

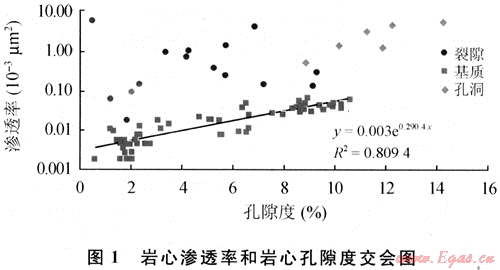

    徐深氣田火山巖儲層野外露頭觀測發現，構造裂縫和原生收縮縫普遍發育[2～3]。根據巖心的宏觀和微觀統計，該區裂縫以高角度斜交裂縫和垂直裂縫為主，所占比例分別為35%和45%；低角度裂縫和水平裂縫發育程度較低，只占16%和4%。巖心觀測表明，在2804條裂縫市有62.8%是開啟的，裂縫張開度平均值0.1mm。利用全直徑巖心分析數據，建立巖心滲透率和巖心孔隙度交會圖(圖1)，圖版中明顯低孔、高滲的點代表裂縫發育，為裂縫發育區。巖心觀測和分析表明：徐深氣田火山巖儲層為裂縫-孔隙型儲層。

2 裂縫識別與評價
2.1 常規測井識別與評價裂縫
    在裂縫發育層段，因鉆井液侵入，電阻率值明顯降低，表現為高值電阻率背景上相對低的電阻率；密度測井為極板推靠式儀器，當極板接觸到天然裂縫時會對密度測井產生較大影響，密度測井的校正曲線可快速直觀識別裂縫，泥餅使補償值增加，指示裂縫存在；補償中子測井探測深度較大，在非均質的裂縫性火山巖層段上，補償中子顯示為相對高的孔隙度值，且裂縫越發育，中子孔隙度就越大；聲波對裂縫的反映與裂縫產狀及形態有關，遇水平縫或網狀縫，聲波值變大，若裂縫開度較大，將出現“周波跳躍”現象。
常規測井識別裂縫的方法較多，如電阻率差比法、三孔隙度比值法等。在定性分析的基礎上，筆者采用地層因素比值法[4]識別裂縫。根據電阻率測井，地層因素定義為：FR=R0/Rw。根據孔隙度，地層因素定義為：

    根據地層因素與孔隙度交會圖(圖2)，研究區a平均取值為1.033，仇平均取值為1.92。；T(℃)=27.27-0.0327×海拔深度。

    24℃時的地層水電阻率約為0.9Ω·m，根據Bateman R.M和Konen C.E的鉆井液侵入校正方法，對于鉆井液低侵地層有：RLLD＞RLLS，Rt=1.7×RLLD-0.7×RLLS。對于鉆井液高侵地層有：RLLD＜RLLS，Rt=2.4×RLLD-1.4×RLLS。
    當裂縫存在時，孔隙度增大，孔隙結構指數減小，FP減小，而FRP增大。
2.2 FMI識別與評價裂縫
    FMI圖像上既有真實的地質信息，也有鉆井施工在井壁上誘導產生的痕跡，還有測井產生的異常信息。FMI識別裂縫的關鍵是要鑒別各種地質信息的圖像特征。
    真、假裂縫的識別：層界面、縫合線、斷層面、泥質條帶與裂縫相似，但又有各自不同的特征。
    天然縫與人工誘導縫的識別：受溶蝕與沉淀作用的影響，天然裂縫分布很不規則，縫寬變化大、裂縫面不規則。誘導縫排列整齊、規律性強、裂縫面較規則、縫寬變化小、徑向延伸短，深電阻率下降不明顯。誘導縫不連通，對產能沒有貢獻，是一種無效縫。
    高導縫與高阻縫：在FMI圖像上高導縫表現為深色的正弦曲線，是由鉆井液侵入所致。根據傾角大小及形態特征，高導縫又可劃分為垂直縫、高角度裂縫、低角度裂縫；高阻縫表現為亮色正弦曲線，系原始裂縫被后期次生作用的高阻礦物充填所致。
    利用GeoFrame軟件的BorScale模塊對FMI成果數據進行刻度，再利用BroView模塊進行地層特征拾取，計算裂縫寬(開)度、裂縫密度、裂縫長度、裂縫孔隙度等裂縫參數。
2.3 FMI與核磁測井T2分布判斷裂縫有效性
    FMI很容易識別高阻縫，但當裂縫被低阻礦物或泥質充填時，就很難確定裂縫是否有效。核磁測井能夠反映儲層當中的可動流體與束縛流體，如果裂縫、孔洞被泥質充填，那么核磁的T2分布上將表現出束縛流體，沒有可動流體，由此判斷裂縫是否被低阻礦物或泥質所充填，從而確定出有效裂縫。
2.4 裂縫開度、裂縫孔隙度及裂縫滲透率估算
    筆者借鑒1992～1996年期間開展的雙側向測井物理模擬、數值計算及正演、反演算法[5～6]，結合火山巖儲層的地質特征，建立了適用于火山巖儲層的裂縫參數計算模型。
   裂縫傾角指數：
    RSK=(RLLD-RLLS)/(RLLD×RLLS)1/2
    RSK＞0.1，為高角度裂縫(大于70°)；RSK在0～0.1，為傾斜裂縫(40°～70°)；RSK＜0，為低角度裂縫(0°～40°)。
   裂縫孔隙度：
    φfLLD=(A1CLLS+A2CLLD+A3)Rmf
    低角度裂縫：A1=-0.992417，A2=1.97247，A3=0.000318291。
   傾斜裂縫：A1=-17.6332，A2=20.36451，A3=0.00093177。
   高角度裂縫：A1=8.52253，A2=-8.242788，A3=0.00071236。
    計算的裂縫孔隙度與真實值相比較：在0.01%～1%范圍內精度較高，小于0.01%的計算的比已知的偏高。采用巖心刻度測井的方法，則實際裂縫孔隙度為：
φf=4.71φfLLD1.57
裂縫張開度為：

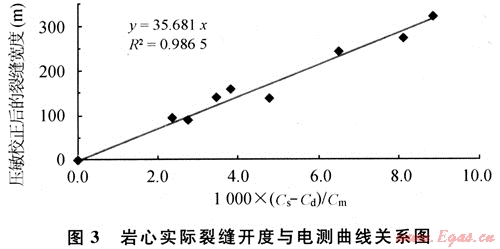

    巖心實際裂縫開度(經壓敏校正)與電測值關系(圖3)表明：A=3.5×104，比理論值高，說明工區低角度縫很少。當出現低角度縫且Cs＜Cd時，公式中的(Cs-Cd)換成(Cd-Cb)，其中，Cb為基巖塊電導率，從與解釋層鄰近的非裂縫性地層讀取，裂縫愈發育，側向測井比基質電阻率降得愈低。

    裂縫滲透率主要受裂縫孔隙度和裂縫寬度的影響。若只考慮裂縫本身對流體流動的傳導性，而不考慮圍巖的情況，這種滲透率稱為裂縫的固有滲透率。裂縫固有滲透率受裂縫面與流體流動方向、裂縫發育體系的影響，一般表達式為：

    若把裂縫與周圍巖塊統一起來作為一個流體動力學單元來考慮時，裂縫滲透率表示為：
    Kf=Kifφf
    結合裂縫產狀變化，裂縫模型簡化為板狀裂縫模型，上述公式簡化為：
    Kf=8.5×10-4d2φf
3 應用效果分析

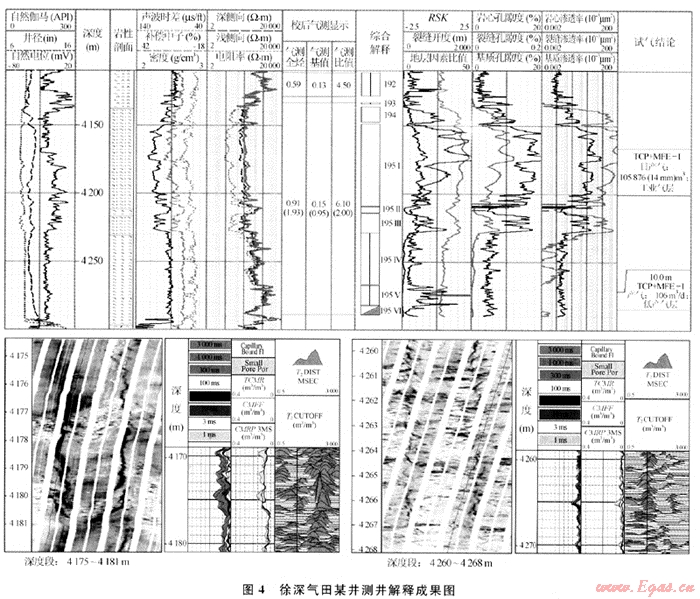

    利用上述方法編制常規測井資料識別裂縫發育程度評價程序和裂縫參數計算程序，并對研究區若干井進行了計算，圖4是其中一口井的處理解釋結果：195Ⅰ層TCP+MFE-Ⅰ測試，日產氣105876m3，該層地層因數比值為15.6，裂縫角度指示參數為1.9，顯示該層高角度裂縫較發育，裂縫張開度1150.5μm，裂縫孔隙度0.11%，裂縫滲透率310.9×10-3μm2，FMI圖像顯示195Ⅰ層垂直縫和高角度縫發育，核磁測井T2分布譜顯示為30ms以上的大孔隙，表明本層裂縫提供了極好的流體滲流通道，使得儲層在自然測試時能達到高產。下部195Ⅴ、195Ⅵ兩層地層因數比值29.9，裂縫角度指示參數0.5，顯示該段地層發育40°～70°的傾斜裂縫，測井計算的裂縫張開度為9.8μm，裂縫孔隙度0.02%，裂縫滲透率0.002×10-3μm2，表明該段地層裂縫雖然發育，但為無效縫或裂縫的徑向延伸較淺，沒有起到溝通流體滲流通道的作用，對產能沒有貢獻。FMI圖像顯示195Ⅴ、195Ⅵ兩層存在誘導縫特征，徑向延伸短，裂縫開度小，是無效縫。核磁測井T2分布譜顯示小于30ms的束縛水孔隙，地層裂縫被低阻泥質充填。該段地層經TCP+MFE-Ⅰ測試，日產氣106m3。
4 結論
    充分利用巖-電實驗資料，采用地層因數比值法，結合FMI圖像，能比較準確地識別裂縫；利用雙側向電阻率、壓敏實驗、巖心觀測建立了估算裂縫角度、裂縫張開度、裂縫孔隙度、裂縫滲透率的測井解釋模型；FMI與核磁測井T2分布資料的結合，能很好地判斷裂縫的有效性。
符號說明
    Rw為地層水電阻率；Rt為經侵入校正的地層真電阻率；m為孔隙結構指數；a為系數；φ為孔隙度；RLLD為深側向電阻率；RLLS為淺側向電阻率；RLLD為深側向電阻率；d為裂縫張開度，μm；Cd、Cs、Cm分別為深側向、淺側向和鉆井液的電導率；A為計算系數，由實驗數據確定；Kif為裂縫的固有滲透率，10-3μm2；di為裂縫寬度，μm；α、β分別為裂縫組與流體流動方向的夾角；nα、nβ分別為與流體流動方向夾角為α、β的兩組裂縫的條數。
參考文獻
[1] 邵紅梅，毛慶云，姜洪啟，等.徐家圍子斷陷營城組火山巖氣藏儲層特征[J].天然氣工業，2006，26(6)：29-32.
[2] 歐陽鍵.測井地質分析與油氣層定量評價[M].北京：石油工業出版社，1997：237.
[3] 舒萍，紀學雁，丁日新等.徐深氣田火山巖儲層的裂縫特征研究[J].大慶石油地質與開發，2008，27(1)：13-17.
[4] 閆偉林，葛百成，魯紅，等.海拉爾盆地貝爾凹陷布達特群儲層次生孔隙度確定方法[J].大慶石油地質與開發，2005，24(1)：100-102.
[5] 李善軍，肖承文.裂縫的雙側向測井響應的數學模型及裂縫孔隙度的定量解釋[J].地球物理學報，1996，39(6)：845-852.
[6] 金燕，張旭.測井裂縫參數估算與儲層裂縫評價方法研究[J].天然氣工業，2002，22(增刊)：64-67.

(本文作者：王春燕 高濤 中國石油大慶油田有限責任公司勘探開發研究院)
